一、電路基本構成與工作原理

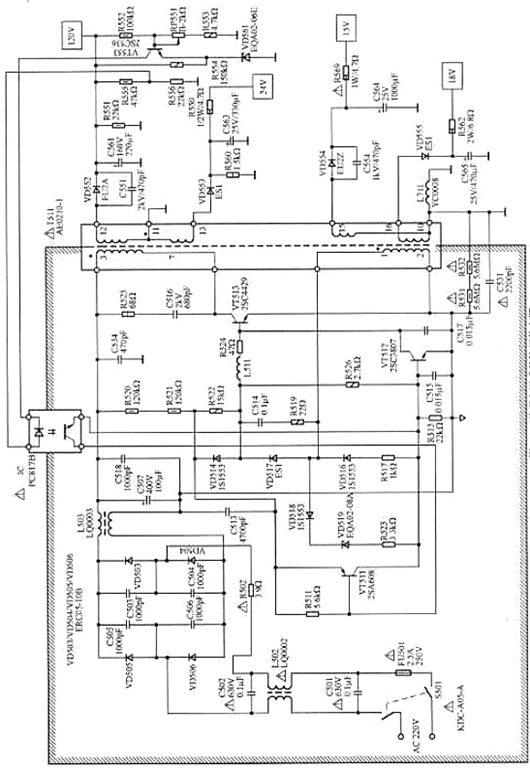

單管自激電路的核心是開關管，可選用三極管或場效應管。在此設計中，采用三極管 VT513 作為開關管，其同時承擔開關和振蕩功能，省去了獨立的控制電路。

接通市電后，220V 交流電經 VD503～VD506 整流和 C507 濾波，在 C507 兩端產生約 300V 的直流電壓。該電壓通過開關變壓器 T511 的 3-7 繞組施加到 VT513 的集電極。同時，該直流電壓經啟動電阻 R520～R522、R524 為 VT513 的基極提供啟動電流，確保 VT513 導通。T511 繞組 3-7 中的電流產生感應電壓，反饋繞組 1-2 也感應出正反饋電壓，經 R519、C514、R524 加至 VT513 的基極，促使 VT513 快速飽和導通。

隨著 C514 充電，VT513 基極電位逐漸降低，VT513 退出飽和區，電流增益 β 減小。T511 的 1-2 繞組感應出相反相位的電壓，使 VT513 快速截止。VT513 截止后，T511 的 1-2 繞組無感應電壓，300V 直流電壓經 R520～R522 對 C514 反向充電，VT513 基極電位逐漸升高，VT513 重新導通，再次進入飽和狀態，電路持續振蕩。

從開關變壓器 T511 的同名端標識可見，這是一個反激型開關電源。VT513 導通時，T511 的 3-7 次繞組感應電壓為 3 正、7 負，二次繞組 11-12 感應電壓為 11 正、12 負，VD552 截止，能量存儲于一次繞組 3-7。VT513 截止時，存儲的能量經二次繞組、VD552 整流和 C561 濾波后向負載供電。

二、穩壓控制機制

自激式單管開關電源的穩壓控制原理與他激式開關電源一致，通過調節開關管的導通時間實現穩壓。其穩壓電路形式多樣，包括直接取樣和間接取樣穩壓電路。

本例中，穩壓電路主要由 VT553、VD561、R552、RP551、R553、VT511.IC、VT512 及周邊元件構成，采用直接取樣方式。當負載變輕導致輸出電壓 120V 上升時，取樣電路 R552、RP551、R553 的分壓升高，誤差放大管 VT553 的基極電位上升。由于發射極被 VD561 鉗位，VT553 的集電極電位下降，光電耦合器 IC 內發光二極管電流增大，發光強度增強。光敏三極管集電極 - 發射極間電阻減小，VT511 的基極 - 集電極間電阻降低，VT511 基極電位下降，集電極電壓上升，VT512 導通程度增加，VT513 基極電流被分流，導通時間縮短，提前截止，脈寬減小，輸出電壓下降。反之，若輸出電壓下降，過程相反。

三、保護電路設計

自激式開關電源的保護電路通常由分立元件構成。本例中包含以下保護功能：

（一）市電輸入電壓過高保護

該保護電路由 VD518、VD519、R523 及 VT512 組成。市電正常時，VD518、VD519 對 VT512 無影響。市電過高時，300V 電壓升高，T511 的 3～7 繞組電流增大，反饋繞組 1 端感應正電壓升高。當 1 端電壓達到一定值時，VD518 使 VD519 擊穿，T511 的 1 端正反饋電壓經 VD518、VD519、R523 和 VT512 發射極短路到地，正反饋停止，VD513 停振，實現市電過壓保護。

（二）電源電路輸出電壓過壓保護

當 120V 主輸出電壓過高時，負載電壓使光電耦合器 IC 發光二極管發光強度大幅增加，光敏三極管集電極 - 發射極間電阻顯著降低，VT512 飽和導通，VT513 基極接地停振，電源無輸出。
