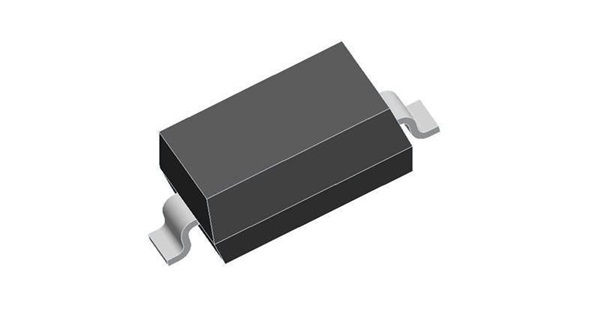

觸發二極管的工作原理,特性和應用介紹
雙向觸發二極管（Bidirectional Trigger Diode，簡稱 BTD）是一種具有雙向?qū)щ娞匦缘奶厥舛O管。它在電路中有著廣泛的應用，例如在觸發電路、保護電路、開關電路等方面。
雙向觸發二極管（Bidirectional Trigger Diode，簡稱 BTD）是一種具有雙向?qū)щ娞匦缘奶厥舛O管。它在電路中有著廣泛的應用，例如在觸發電路、保護電路、開關電路等方面。
一、雙向觸發二極管的工作原理
雙向觸發二極管的工作原理基于 PN 結的反向擊穿特性。PN 結由 P 型半導體和 N 型半導體組成，是半導體二極管的基本結構。當 PN 結正向偏置時，P 型半導體中的空穴和 N 型半導體中的電子相互擴散，形成導電通道，使二極管導通。而在反向偏置時，空穴和電子的擴散受到抑制，二極管處于截止?fàn)顟B(tài)。
然而，在特定條件下，PN 結的反向擊穿特性會被觸發，使二極管在反向偏置狀態下也能導通。雙向觸發二極管正是利用這一特性，實現了雙向?qū)щ姟＞唧w工作過程如下：
正向偏置時，PN 結中的空穴和電子相互擴散，形成導電通道，二極管導通。
反向偏置時，空穴和電子擴散受到抑制，二極管截止。
當反向電壓達到一定值時，PN 結的反向擊穿特性被觸發，形成新的導電通道，二極管在反向偏置下導通。
當反向電壓降低到一定值時，反向擊穿特性消失，二極管恢復截止?fàn)顟B(tài)。
二、雙向觸發二極管的特性
雙向觸發二極管具有以下特性：
雙向?qū)щ娞匦裕嚎梢栽谡蚝头聪騼蓚€方向上導電。
觸發電壓：在反向偏置狀態下，需要達到一定的觸發電壓才能導通，通常在幾十伏到幾百伏之間。
保持電壓：當反向電壓達到觸發電壓后，即使電壓降低，二極管仍能保持導通狀態，保持電壓通常低于觸發電壓。
響應速度：響應速度非常快，可在納秒級別內完成導通和截止。
溫度特性：觸發電壓和保持電壓會隨溫度變化而變化，通常溫度升高時，觸發電壓和保持電壓會降低。
三、雙向觸發二極管的應用
雙向觸發二極管在電路中有廣泛的應用，主要包括：
觸發電路：用于觸發其他電子元件，如晶閘管、雙向可控硅等，通過控制其導通和截止，實現對其他元件的控制。
保護電路：用于保護電路中的敏感元件，如二極管、晶體管等。當電路中出現異常電壓時，雙向觸發二極管迅速導通，將異常電壓分流，保護其他元件。
開關電路：用于實現電路的快速開關，因其響應速度快，可實現納秒級別的開關速度。
脈沖整形電路：用于整形脈沖信號，如將不規則的脈沖信號整形為規則的方波信號。
電壓比較電路：用于比較兩個電壓的大小，當兩個電壓的差值達到一定值時，雙向觸發二極管會導通或截止，實現電壓比較。
四、雙向觸發二極管與其他二極管的區別
雙向觸發二極管與其他類型的二極管（如整流二極管、穩壓二極管、發光二極管等）有以下區別：
導電特性：雙向觸發二極管具有雙向?qū)щ娞匦?，而其他類型的二極管通常只具有單向?qū)щ娞匦浴?/div>
觸發方式：雙向觸發二極管的導通和截止是通過反向擊穿特性實現的，而其他類型的二極管通常是通過正向偏置實現導通。
應用領域：雙向觸發二極管主要應用于觸發電路、保護電路、開關電路等方面，而其他類型的二極管則應用于整流、穩壓、發光等領域。
