AO3416場效應管,AO3416參數,AO3416中文資料引腳圖
AO3416場效應管參數,AO3416規格書,AO3416引腳圖,AO3416中文資料pdf代替
AO3416場效應管參數,AO3416規格書,AO3416引腳圖,AO3416中文資料pdf代替
AO3416 SOT-23封裝參數：點擊查看
AO3416場效應管參數具體如下：
封裝類型：SOT-23
極性：NPN
極性：NPN
漏極電流：6A
功率耗散：0.9W
反向傳輸電容Crss：90pF
柵極源極擊穿電壓：±20V
擊穿電壓：20V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=5A,VGS=4.5V：Typ 17mΩ Max 22mΩ
導通電阻ID=3A,VGS=2.5V：Typ 26mΩ Max 36mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
這些參數使得AO3416在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3416場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3416廣泛應用于以下領域：
電源管理：AO3416因其低導通電阻和高電流承載能力，在高效電源管理、高頻開關以及功率放大等應用中表現出色。
電池管理系統：用于智能手機電池管理，通過高效開關控制延長電池壽命。
電機驅動系統：在電機驅動系統中，AO3416提供穩定、高效的電源轉換和信號放大功能。
音頻放大器：在音頻放大器中，AO3416能夠提供穩定、高效的電源轉換和信號放大功能。
LED照明系統：AO3416在LED照明系統中，能夠提供穩定、高效的電源轉換和信號放大功能。
三、SOT-23封裝特點
AO3416采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3416非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

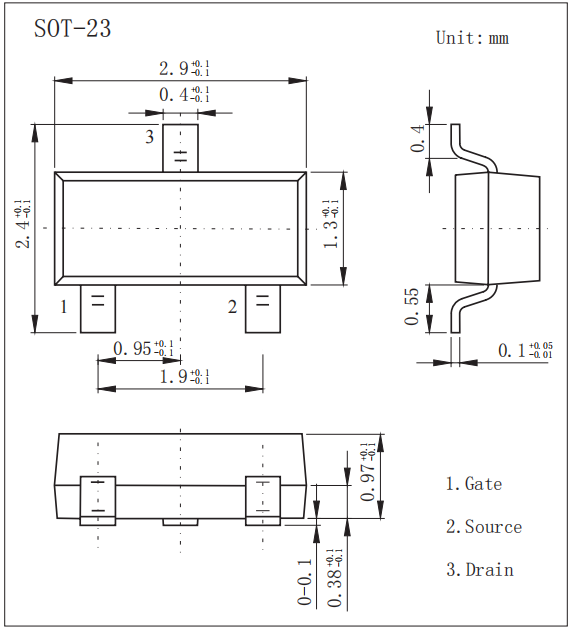

AO3416場效應管/SOT-23封裝尺寸：
AO3416場效應管SOT-23-3L封裝尺寸：
