關于三極管的應用電路有很多，今天就匯總一下比較典型的三極管電路，對比一起區別點以及對應的應用場合。
1.下圖是最簡單的三極管放大電路了。VCC 是集電極電源，VBB 是施加到基極的電壓，基極和集電極都串聯了限流電阻：Rb 和 Rc。這種電路連接方式對于低側驅動負載是非常常見的。

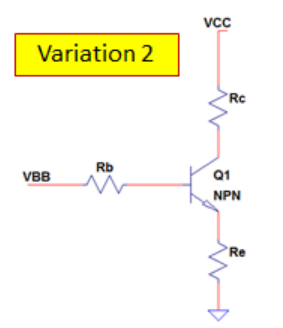

2.下圖的三極管電路增加了發射極電阻。這個電阻可以用來設置發射極電壓，這對于工作與放大區的三極管來說是很常見的，這個電路有負反饋的作用，比如當流過集電極的電流增大時，Re上的壓降就會增大，從而Rb上的電壓會降低，基極的電流也會降低，那么集電極的電流會對應降低，最終實現了負反饋動態調節。

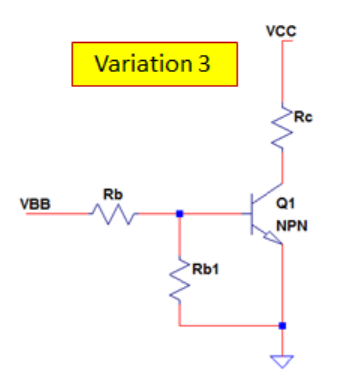

3.下面的電路圖和第一個電路圖基本相同，只是增加了電阻器 Rb1。實際上Rb1 在實際應用中非常重要，因為當三極管基極沒有電壓輸入時，Rb1的存在可以確?；鶚O是接地的，因此，這樣做可以防止噪聲誤導通NPN晶體管。

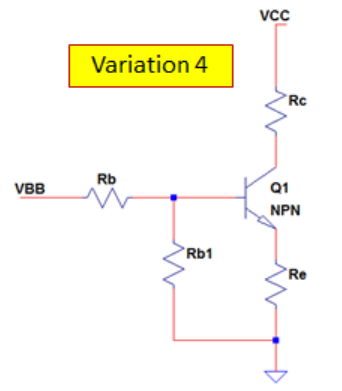

4.下圖和第三個電路圖基本相同，區別在于在發射極中加了一個電阻Re。這個電阻就是為了設置發射極電壓。通過添加 Re 可以很容易地將 NPN 晶體管的配置到放大區工作。
5.下面的電路圖其實就是把基極驅動電壓由VBB改成了VCC的分壓，這樣一個電源就能搞定三極管放大電路靜態工作點的配置。需要注意的是電容 C1 和 C2 別弄混了，當我們對三極管放大電路進行DC 分析時，這些電容被視為開路，這樣便于分析靜態工作點，方便我們確認三極管是否工作在放大區，同時電容還能隔直通交，從過在Cin施加小信號，我們便能完成對小信號的放大以及輸出。
