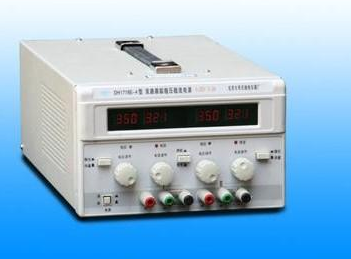

數顯直流穩壓穩流電源是采用MOSFET線性串聯調整方式設計的交流輸入直流輸出電源。

什么是數顯直流穩壓穩流電源

數顯直流穩壓穩流電源具有輸出電壓、輸出電流連續可調,穩壓、穩流自動切換及過壓保護、過熱保護等功能。并設有外部控制接口,外部控制接口具有遙控、遙測、遙信功能。

數顯直流穩壓穩流電源工作原理

一個直流電源有兩種工作狀態，一種是穩壓狀態，按照穩壓電源的特征在工作，一種是穩流狀態，按照穩流電源的特征在工作。這種電源內部有兩個控制單元，一個是穩壓控制單元，在負載發生變化的情況下，努力使輸出電壓保持穩定，前提是輸出電流必須小于預先設定的穩流值。實際上在穩壓狀態時，穩壓穩流電源的穩流控制單元處于休止?fàn)顟B(tài)，它不干擾輸出電壓和輸出電流。當由于負載電阻逐步減小，使得負載電流增加到預先設定的穩流值時，穩流控制單元開始工作，它的任務是在負載電阻繼續減小的情況下，努力使輸出電流按預定的穩流值保持不變，為此需要使輸出電壓隨著負載電阻的減小而隨之降低，在極端情況下，負載電阻阻值降為零（短路狀態），輸出電壓也隨之降到零，以保持輸出電流的穩定。這些都是穩流部件的功能，在穩流部件工作時，穩壓部件亦處于休止?fàn)顟B(tài)，它不再干預輸出電壓的高低。這種既具有穩壓控制部件，又具有穩流控制部件的電源就叫做穩壓穩流電源。

試舉一例說明：某穩壓穩流電源，通過調節面板上電壓調節和電流調節兩旋扭，使電源空載輸出電壓定在 100V ，穩流值調在 1A ，電源是如何隨著負載電阻的變化而自動改變電源工作狀態的呢？通過以上介紹，我們可以知道，當輸出電流小于 1A 時，電源處于穩壓工作狀態，努力保持輸出電壓為 100V ，而輸出電流是隨著負載的大小變化而變化，而當電流值趨向大于 1A 時，電源處于穩流工作狀態，努力保持輸出電流為 1A ，而輸出電壓是隨著負載的大小變化而變化。當輸出電壓為 100V 時，負載電阻洽好為 100 歐，輸出電流洽好為 1A 時，是電源兩種工作狀態的轉折點，電源既可以說是穩壓狀態，亦可以說是穩流狀態。為此我們可以對這一具體事例，得出下述結論：

當負載電阻 R L =100 歐時 為穩壓穩流狀態的轉折點 ( 此時電壓 =100 伏 電流 =1A) 這一概念非常重要。

當 R L 100 歐時，穩壓穩流電源處于穩壓狀態（此時電壓 =100 伏，電流 1 安）

當 R L 100 歐時，穩壓穩流電源處于穩流工作狀態（此時電壓 100 伏，電流 =1 安）

穩壓穩流電源在穩壓狀態時，電壓穩定，電流隨著負載電阻的變化而變化，穩壓控制單元工作，穩流控制單元休止。

穩壓穩流電源在穩流狀態時，電流穩定，電壓隨著負載電阻的變化而變化，穩流控制單元工作，穩壓控制單元休止。

數顯直流穩壓穩流電源作用

數顯直流穩流穩壓電源具有低紋波、高穩定、高精度、高可靠性，可廣泛應用于各類電子、通訊、航空、航天、艦船、國防、高等院校等直流測試和供電場合。
